■自家発始動用蓄電池設備

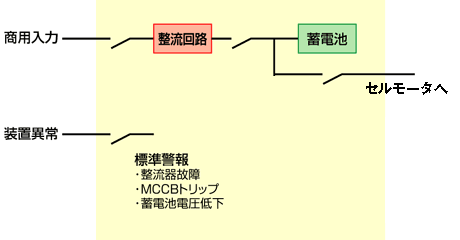

自家発始動用蓄電池設備は、消防庁告示の技術基準に準拠し、高率放電用蓄電池と、高性能な全自動整流器とをコンパクトに一体のキュービクル形とした、極めて信頼性の高い、保守点検の容易な直流電源装置です。

自家発始動用蓄電池の特長

●消防法に適合しています。

消防法告示の技術基準に準拠して設計、製作されております。

●認定試験に合格しています。

蓄電池設備認定委員会の型式認定試験に合格していますので、信頼性が高く、消防機関の立会い検査も簡単です。

●機械室等にも設置できます。

キュービクル形ですので、機械室等にも設置でき、専用の蓄電池室が不要となり経済的です。

●小形軽量で設置が簡単です。

コンパクトなキュービクル形ですので、据付面積が少なくてすみ、据付工事も簡単で経済的です。

●全自動充電方式です。

放電後の充電操作は自動的に行われますので、充電状態が維持でき、保守が容易です。

●運転履歴が分かります。

メモリーを内蔵しておりますので、運転・警報履歴を確認できます。

自家発始動用蓄電池設備ラインアップ

各種高率放電用蓄電池と整流器をコンパクトに一体キュービクル形にしたものを取り揃えております。

12V系 24V系 48V系
蓄電池種類 アルカリ蓄電池 鉛蓄電池 アルカリ蓄電池 鉛蓄電池 アルカリ蓄電池 鉛蓄電池
セル数 10セル 6セル 20セル 12セル 40セル 24セル
入力 相  数 1φ/3φ
電  圧 100/200V
周波数 50/60Hz
出力 電  流 4~150A
浮動電圧 13.5~14.2V 27.0~28.4V 54.0~56.8V
均等電圧 15.0~16.0V 30.0~32.0V 60.0~64.0V
制御弁式
蓄電池
充電電圧
13.4V 26.8V 53.5V

自家発始動用蓄電池設備スペック

自家発始動用蓄電池設備(抜粋:24V系 鉛蓄電池(MSE形)との組合せ例)
型 式 交流入力 直流出力 内蔵蓄電池 外形寸法(mm) 概算質量
(蓄電池
含む)
(kg)
相数
(φ)
電圧
(V)
周波数
(Hz)
電圧
(V)


(A)
形 式 公称
容量
(Ah)
奥行 高さ
NFHD1
27-5
1 100/200 50/60 26.8/(25.2) 5 MSE/FVL
50-12×2
50 700 700 1250 240
NFHD1
27-5
1 100/200 50/60 26.8/(25.2) 5 MSE/FVL
100-6×4
100 700 700 1250 280
NFHD1
27-5
1 100/200 50/60 26.8/(25.2) 5 MSE/FVL
150×12
150 700 700 1950 400
NFHD1
27-5
1 100/200 50/60 26.8/(25.2) 5 MSE/FVL
200×12
200 700 700 1950 430
NFHD1
27-10
1 100/200 50/60 26.8/(25.2) 10 MSE/FVL
300×12
300 800 700 1950 530
NFHD1
27-10
1 100/200 50/60 26.8/(25.2) 10 MSE/FVL
400×12
400 800 700 1950 630
NFHD1
27-10
1 100/200 50/60 26.8/(25.2) 10 MSE/FVL
500×12
500 900 700 1950 710




-
-
-
