直流電源装置



■直流電源装置

蓄電池と組合わせることにより停電時、信頼度の高い直流電源として一般機器操作用・制御機器用等幅広い用途に対応できます
用途:ビルや工場内等の非常灯用、機器の制御、操作用、エンジンの始動用、通信機バックアップ。

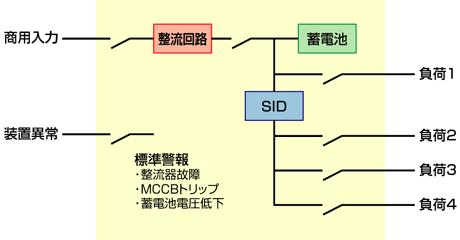

直流電源装置の高い信頼性と容易な保守

●全自動充電方式

停電復帰後は自動的に蓄電池が充電されるように設計されておりますので、充電時の監視や調整が軽減されます。

●自動電圧調整式

入力電圧や負荷電流の変動があっても、自動電圧調整装置により充電電圧が安定しておりますので、蓄電池を充電状態に維持することができます。

●高い信頼性

サイリスタ式全自動整流器を採用しておりますので、安定した性能を発揮します。

●取り扱いが簡単

定期的な均等充電も押ボタンを押すだけで、自動的に行われますので取り扱いが簡単です。

●豊富なラインアップ

各種蓄電池(鉛・アルカリ蓄電池等)との組合せ自由です。 各種出力電圧(12V、24V、36V、48V、100V、200V)を取り揃えております。

●建築基準法、消防法負荷に適合

各種蓄電池設備に対し、型式認定登録をしておりますので、非常用電源(蓄電池設備)として使用できます。

直流電源装置のラインアップ

別置形直流電源装置


弊社の別置形直流電源装置は、浮動充電用サイリスタ式全自動整流器で、鉄架台付蓄電池や収納鉄箱入蓄電池との組合せ、又は他の盤との列盤用として設計製作されたものです。

■仕様
入  力: 単相/三相 100V/200V
出力電圧: 12V~100V(12V/24V/36V/48V/100V)※1
出力電流: 5~200A (5A/10A/15A/20A/30A/50A/75A/100A/125A/150A/ 175A/200A/250A)※2

※1 消災法適合外として、最大400Vまで対応いたします。
※2 消災法適合外として、最大300Aまで対応いたします。
*蓄電池につきましては、各種 蓄電池盤あるいは架台にて対応いたします。

キュービクル形直流電源装置


弊社のキュービクル形直流電源装置は、各種蓄電池と、浮動充電用全自動整流器とを合理的に、かつコンパクトに一体のキュービクルに組込んだもので、発・変電所、ビル、工場などの機器操作、非常灯などの非常電源です。

■仕様
入  力: 単相/三相 100V/200V
出力電圧: 12V~100V(12V/24V/36V/48V/100V)※3
出力電流: 5~50A (5A/10A/15A/20A/30A/50A)

※3 消災法適合外として、最大400Vまで対応いたします。
*別置形直流電源装置・キュービクル形直流電源装置は、屋内・屋外盤両方に対応します。

直流電源装置のスペック

別置形直流電源(抜粋:3φ200V入力のDC100V,10~150A出力の例)

形 式 交流入力 直流出力 外形寸法(mm) 概算質量
(Kg)
相数(Φ) 電圧(V) 周波数(Hz) 電圧(V) 電流(A) 奥行 高さ
 NFH3150-10SA 3 200 50/60 150 10 500 500 1900 200
 NFH3150-15SA 3 200 50/60 150 15 600 600 1900 250
 NFH3150-20SA 3 200 50/60 150 20 600 600 1900 280
 NFH3150-30SA 3 200 50/60 150 30 600 600 1900 320
 NFH3150-50SA 3 200 50/60 150 50 800 800 1900 360
 NFH3150-70SA 3 200 50/60 150 75 800 800 1900 450
 NFH3150-100SA 3 200 50/60 150 100 800 900 1900 520
 NFH3150-150SA 3 200 50/60 150 150 800 1100 1900 650

ご要望により各種蓄電池内蔵形の仕様品も製作いたします。

キュービクル形直流電源(抜粋:鉛蓄電池(HSE形)との組合せ例)
形 式 交流入力 直流出力 内蔵蓄電池 外形寸法(mm) 概算質量
(Kg)
相数
(Φ)
電圧(V) 周波数
(Hz)
電圧
(V)
電流
(A)
SID
(A)
奥行 高さ 電源質量 蓄電池質量
NFH1130-10S 1 100/200 50/60 130 10 10 HSE30-12×9 700 750 1200 210 130
NFH1130-10S 1 100/200 50/60 130 10 15 HSE30-12×9 700 750 1200 210 130
NFH1130-15S 1 100/200 50/60 130 15 20 HSE30-12×9 700 750 1300 230 130
NFH1130-10S 1 100/200 50/60 130 10 10 HSE40-12×9 700 700 1650 250 160
NFH1130-10S 1 100/200 50/60 130 10 15 HSE40-12×9 700 700 1650 250 160
NFH1130-15S 1 100/200 50/60 130 15 20 HSE40-12×9 700 700 1750 270 160
NFH1130-10S 1 100/200 50/60 130 10 10 HSE50-12×9 700 700 1650 250 190
NFH1130-10S 1 100/200 50/60 130 10 15 HSE50-12×9 700 700 1650 250 190
NFH1130-15S 1 100/200 50/60 130 15 20 HSE50-12×9 700 700 1750 270 190
NFH1130-15S 1 100/200 50/60 130 15 20 HSE60-6×18 700 800 1750 280 240

ご要望により各種蓄電池内蔵形の仕様品も製作いたします。


-
-
-
